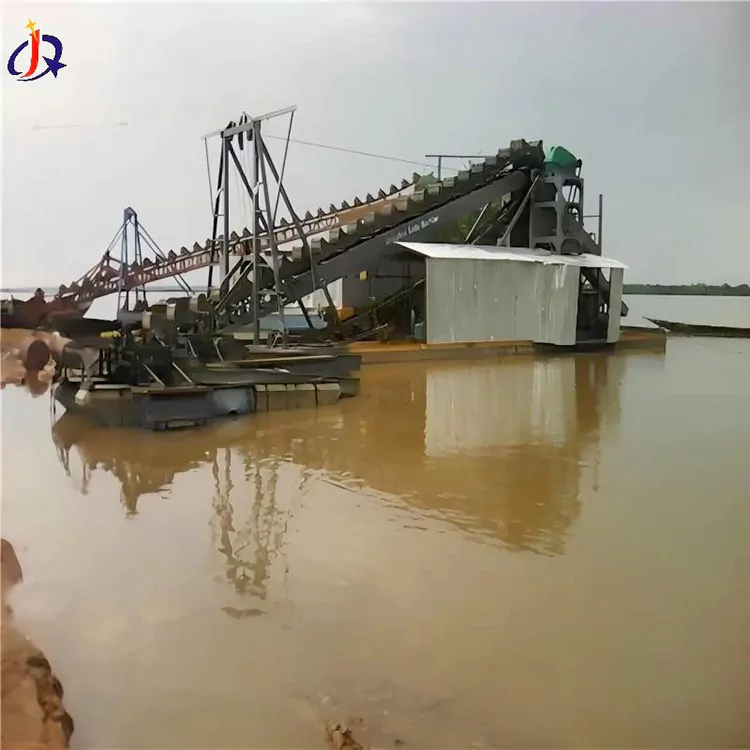

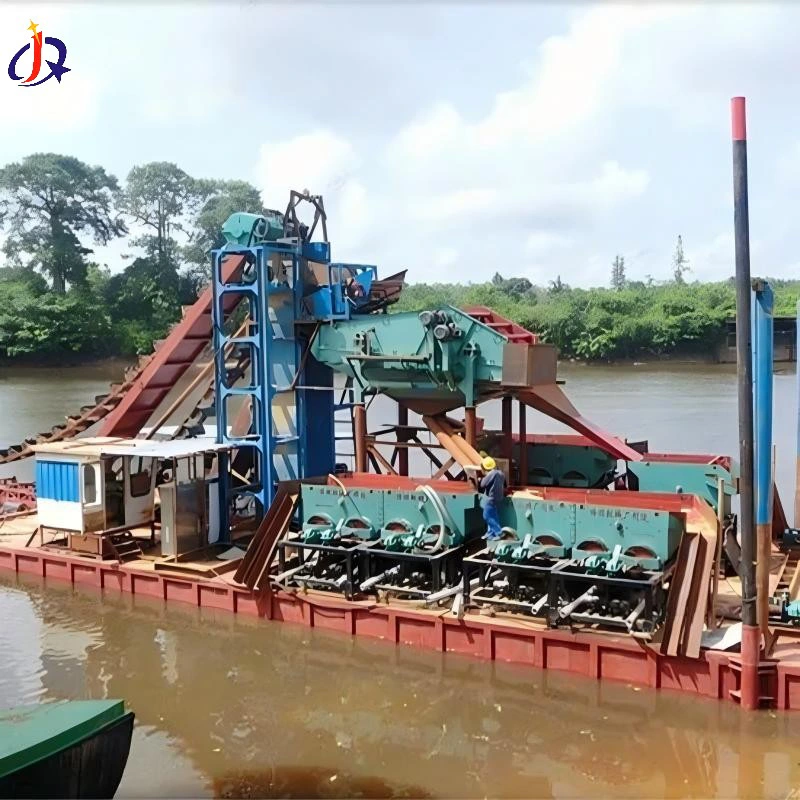

Máy nạo vét vàng phù sa di động để khai thác trên sông

Hệ thống

thành phần chính

Mô tả chức năng

Hệ thống đào

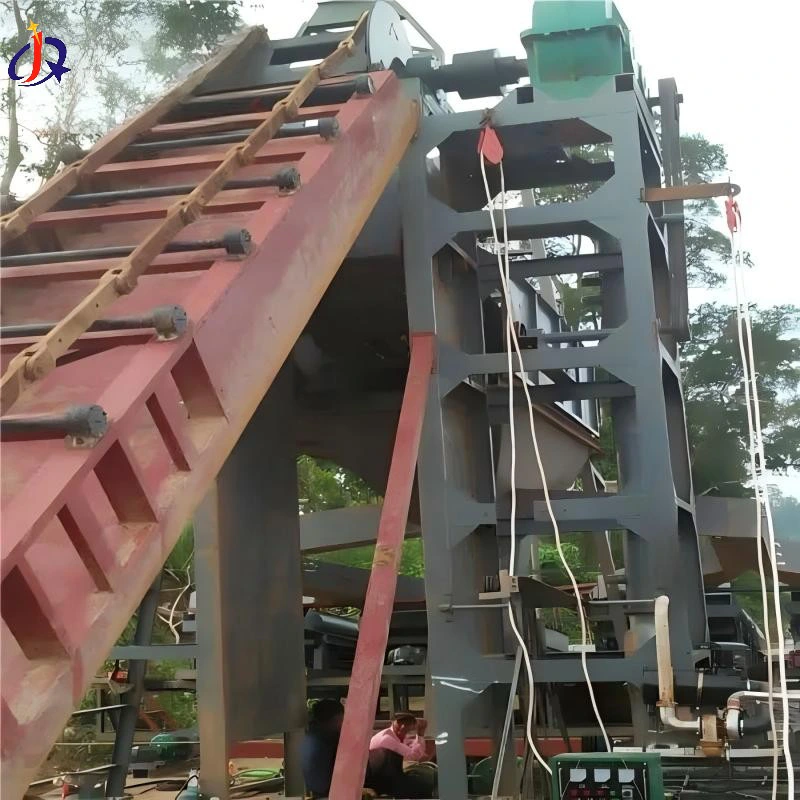

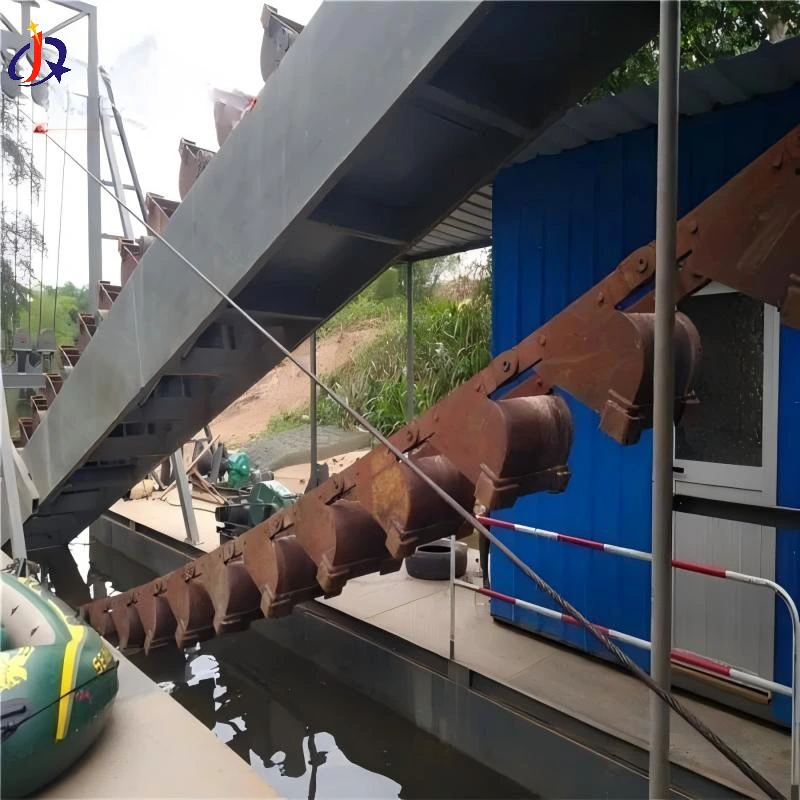

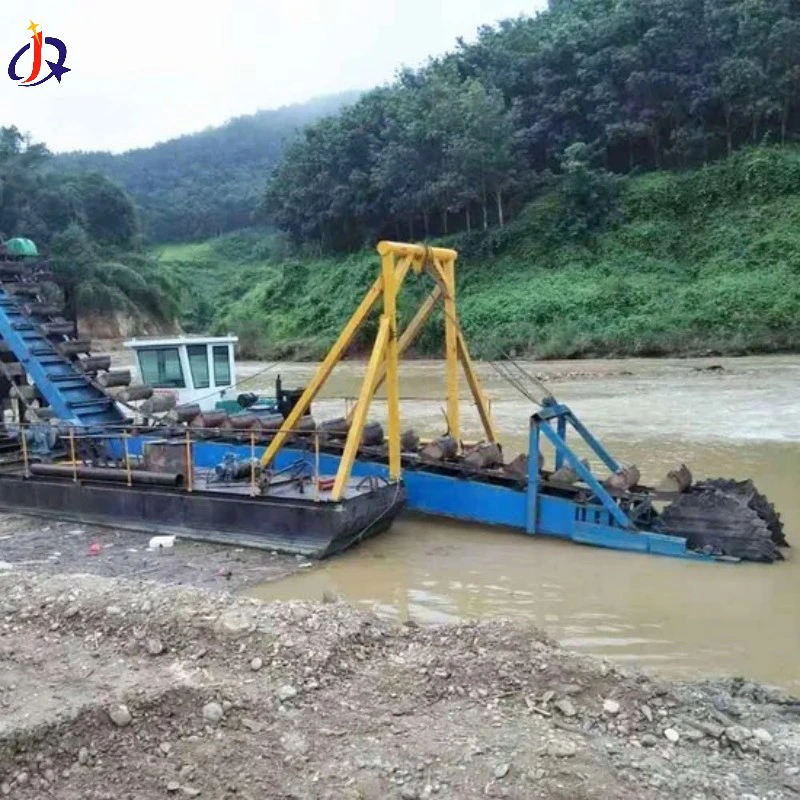

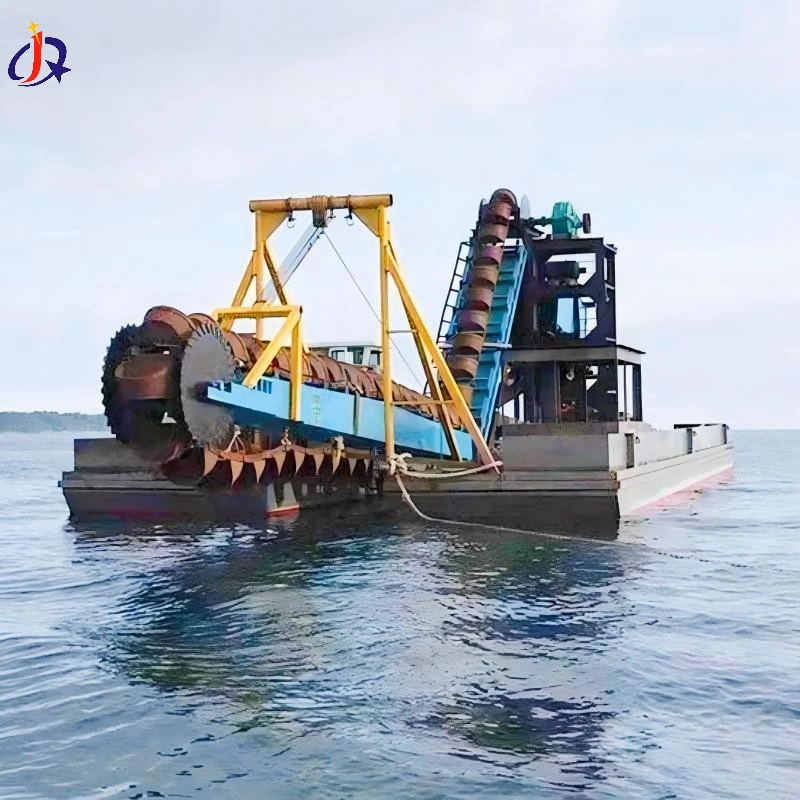

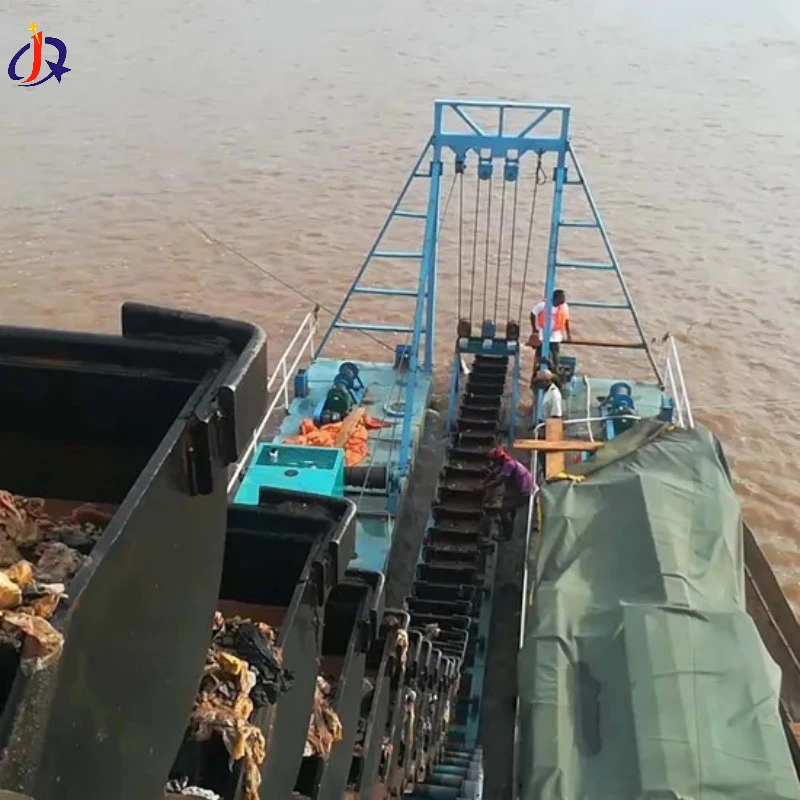

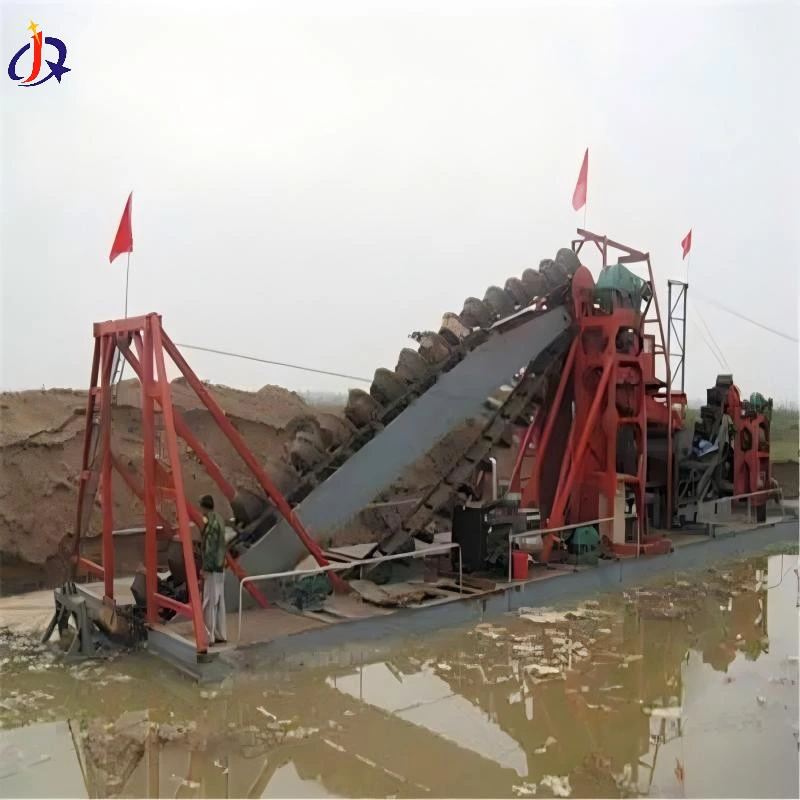

Xích gầu/mũi doa

Xích gầu cắt thẳng đứng vào lòng sông để đào sỏi chứa vàng.

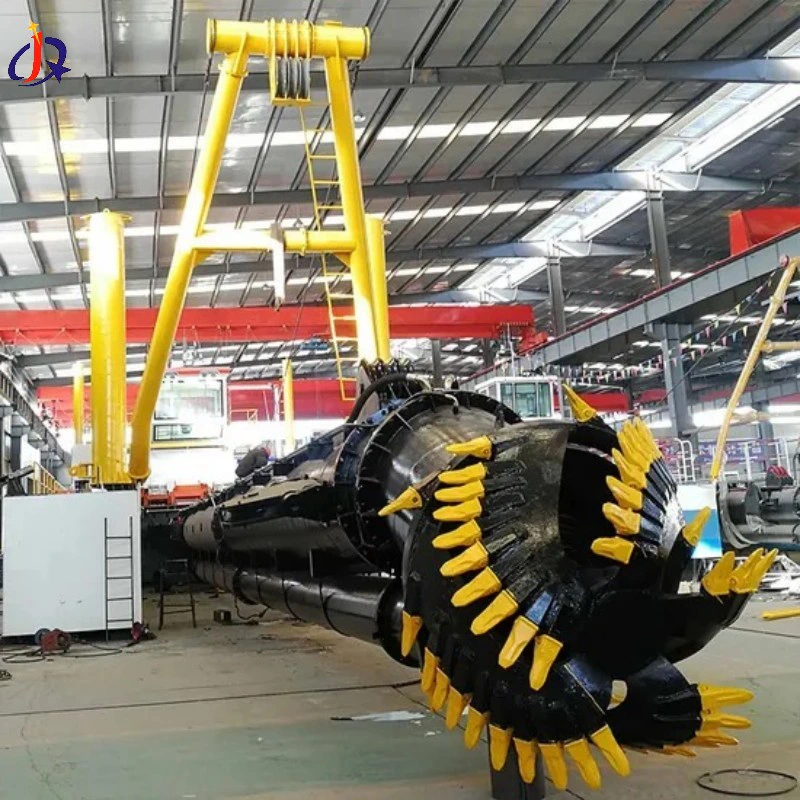

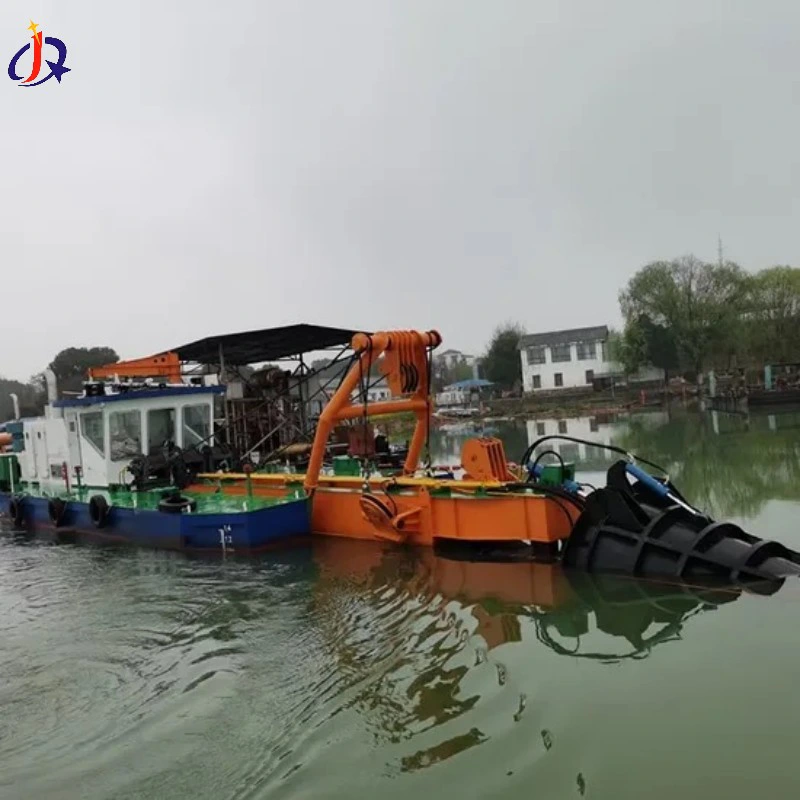

Cơ chế cắt-hút khuấy trộn trầm tích và sau đó hút nó qua ống hút.

Hệ thống sàng lọc

Màn hình Trommel/Màn hình rung

Quá trình này bao gồm việc phân loại và loại bỏ các hạt sỏi thô lớn hơn 10-15 mm, đồng thời giữ lại cát quặng hạt mịn để rửa quặng tiếp theo.

Hệ thống rửa và làm giàu

Phun cao áp + máng rửa quặng

Nước áp suất cao (0,5–1,2 MPa) tách đất sét khỏi bề mặt vàng sa khoáng, tạo thành bùn đồng nhất cho quá trình xử lý tiếp theo.

Hệ thống tách

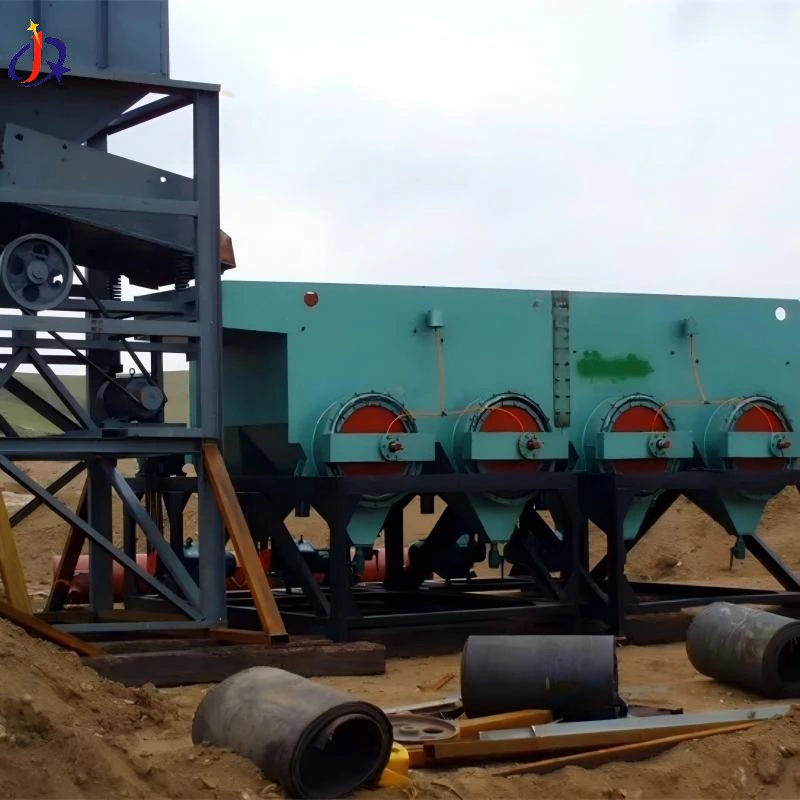

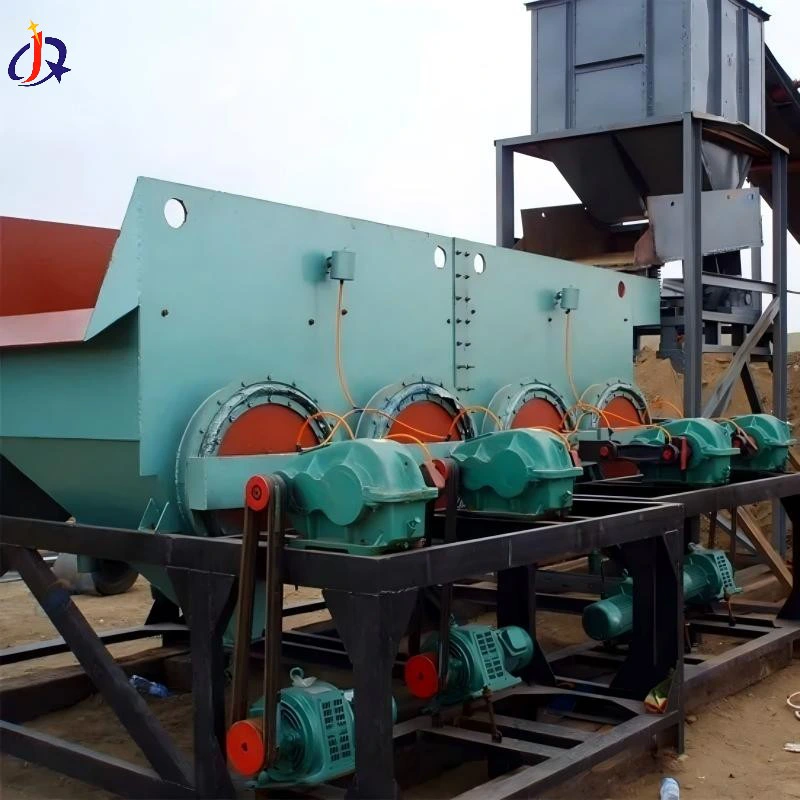

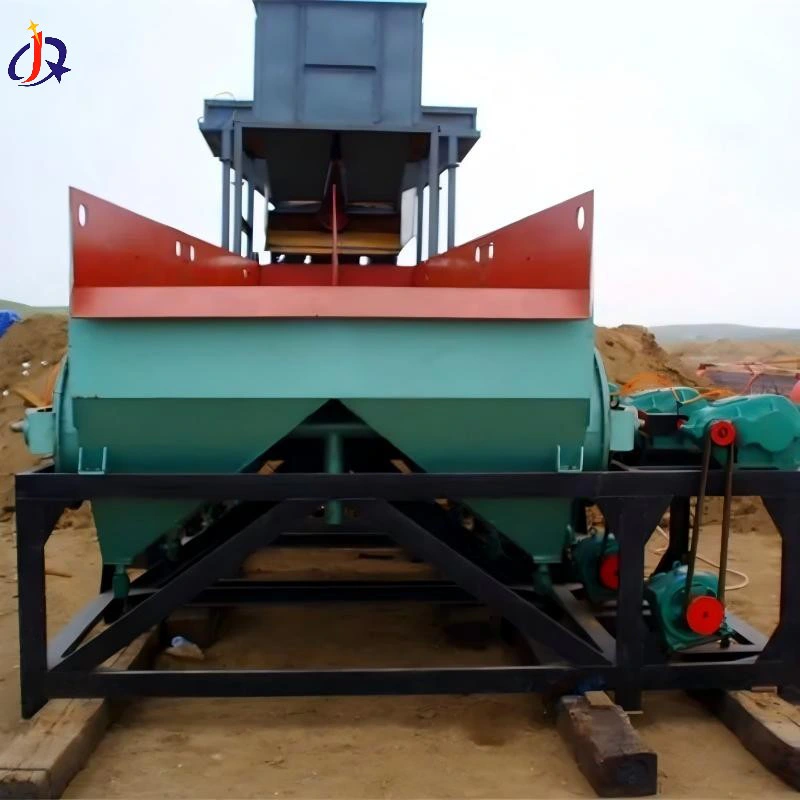

Hộp cống + Bộ cô đặc ly tâm + Jig tách

Các hạt vàng được tách ra khỏi cát khoáng nhẹ bằng phương pháp tập trung trọng lực, các hạt vàng lắng xuống máng cô đặc.

Hệ thống quản lý chất thải

Bơm xả chất thải + đường ống vận chuyển

Xả các chất thải đã tách ra đến khu vực được chỉ định để ngăn ngừa sự tích tụ và ô nhiễm

Hệ thống phụ trợ

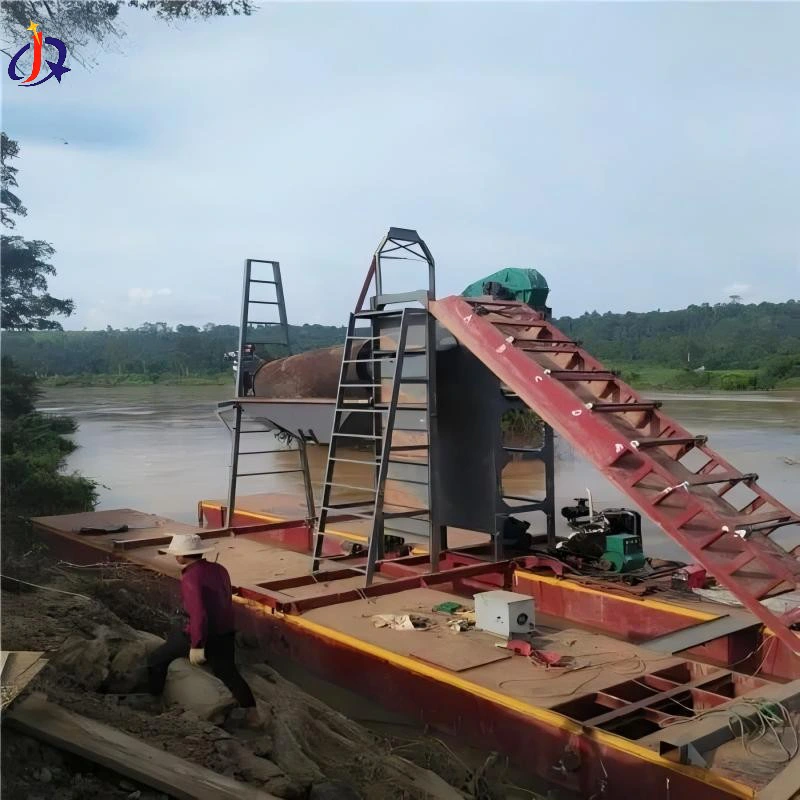

Thân tàu, lực đẩy và khả năng cơ động

Thân tàu kiểu phao đảm bảo khả năng nổi, với động cơ đẩy thủy lực/điện và bảng điều khiển tích hợp cho phép vận hành khởi động/dừng một chạm.

Thông số

Tiêu chí lựa chọn chính

phạm vi phổ biến

Thông lượng

So sánh trữ lượng quặng với cấp độ

Công suất xử lý hàng ngày: 200–1.000 tấn
Công suất xử lý hàng giờ: 50–800 mét khối (m³)

Độ sâu khai quật

Thích ứng với độ sâu nước sông

Loại xích gầu: 1–8 mét

Kiểu hút: 10–30 mét

Tỷ lệ khôi phục

Các chỉ số hiệu suất chính

85%-95%

Quyền lực

Thời lượng bài tập về nhà

Loại nhiên liệu: Diesel
Phạm vi công suất đầu ra: 100–500 kW
Tỷ lệ tiêu thụ nhiên liệu: 50–200 L/h

Đường quặng áp dụng

Điều kiện địa chất

Hướng dẫn lựa chọn vật liệu-thiết bị:

Lớp sỏi: Máy xúc xích gầu

Lớp cát mịn: Máy xúc hút

Kênh sông hẹp: Máy xúc gầu sò
